Co to jest kabel sieciowy RJ45?
Kabel sieciowy RJ45, znany także jako kabel Ethernet lub LAN, to wszechobecny element infrastruktury sieciowej. Wykorzystywany do tworzenia połączeń w sieciach lokalnych, umożliwia również podłączenie urządzeń do globalnej sieci Internet. Charakterystyczne złącze RJ45 gwarantuje stabilny i szybki transfer danych pomiędzy różnymi urządzeniami, takimi jak komputery i routery. Stanowiąc fundament sieci komputerowych, kable Ethernet występują w różnych kategoriach, oferując zróżnicowane poziomy ekranowania.
Połączenie przewodowe, wykorzystujące kabel RJ45, to gwarancja szybkiego przesyłu danych, zoptymalizowanego do sprawnej wymiany informacji w sieci. Jest to rozwiązanie jednocześnie proste i efektywne.
Co powinieneś wiedzieć o parametrach technicznych kabla RJ45?
Kable RJ45 to nie tylko zwykłe przewody – ich parametry techniczne mają kluczowe znaczenie dla efektywności działania sieci i zastosowań, do których się nadają. Do najważniejszych cech zaliczamy:
- kategorię kabla,
- jego przepustowość,
- częstotliwość,
- typ ekranowania,
- jakość użytych materiałów.
Kategoria kabla, oznaczana np. jako 5e, 6, 6a, 7 lub 8, bezpośrednio wpływa na szybkość transmisji danych i dopuszczalną długość kabla. Wyższe kategorie oferują szybszy przesył i szersze pasmo, co przekłada się na możliwość przesłania większej ilości danych w krótszym czasie. Przykładowo, przewód kategorii 5e umożliwia transfer danych z prędkością do 1 Gb/s, podczas gdy kategoria 6a pozwala na osiągnięcie nawet 10 Gb/s. Skuteczne ekranowanie kabla chroni przed zakłóceniami elektromagnetycznymi (EMI), które negatywnie wpływają na jakość przesyłanego sygnału. Dostępne są różne typy kabli:
- nieekranowane (UTP),
- foliowane (FTP),
- ekranowane (STP),
- foliowane i ekranowane (S/FTP).
Te ostatnie zapewniają najskuteczniejszą ochronę przed zakłóceniami, co jest szczególnie istotne w środowiskach o dużej gęstości elektroniki. Również materiał, z którego wykonany jest kabel, a zwłaszcza grubość miedzi w jego żyłach (AWG), ma wpływ na jakość sygnału i żywotność przewodu. Grubsze żyły, jak np. AWG24, charakteryzują się mniejszym oporem, umożliwiając przesyłanie danych na większe odległości bez utraty jakości sygnału. Należy pamiętać, że standardy Ethernet określają maksymalną długość kabla na 100 metrów. Warto również zwrócić uwagę na jakość złączy RJ45. Zastosowanie pozłacanych styków zapewnia lepszy kontakt elektryczny i zwiększa odporność na korozję, co przekłada się na stabilne i długotrwałe połączenie.
Co to jest standard CAT w kablu RJ45?
Kategoria kabla RJ45, oznaczana jako „CAT”, to kluczowy parametr informujący o jakości transmisji danych: im wyższa kategoria, tym efektywniej kabel radzi sobie z przesyłaniem informacji. Wpływa to bezpośrednio na przepustowość łącza i szybkość transferu. Na rynku dostępne są różne standardy, takie jak CAT5e, CAT6, CAT6a, CAT7 oraz CAT8, charakteryzujące się odmiennymi parametrami i zastosowaniami.
Popularny CAT5e, obsługujący transfer do 1 Gb/s przy częstotliwości do 100 MHz, sprawdzi się w domowych i niewielkich biurowych sieciach. CAT6, choć oferuje tę samą prędkość (1 Gb/s), pracuje z wyższą częstotliwością (do 250 MHz) i charakteryzuje się lepszą odpornością na zakłócenia. Kolejny standard, CAT6a, to rozwiązanie dla wymagających użytkowników, gwarantujące przepustowość do 10 Gb/s przy częstotliwości 500 MHz. Dzięki temu doskonale odnajdzie się w serwerowniach czy nowoczesnych biurach, gdzie kluczowy jest szybki transfer dużych ilości danych. Kategorie CAT7 i CAT8 reprezentują jeszcze wyższy poziom zaawansowania, oferując imponujące częstotliwości – odpowiednio do 600 MHz i 2 GHz. Przekłada się to na jeszcze szybszy i bardziej stabilny przesył danych, co jest szczególnie istotne w miejscach, gdzie niezawodność sieci ma krytyczne znaczenie.
Wybierając konkretny kabel RJ45, należy przede wszystkim uwzględnić przewidywane zastosowanie i wymagania dotyczące szybkości oraz wydajności sieci.

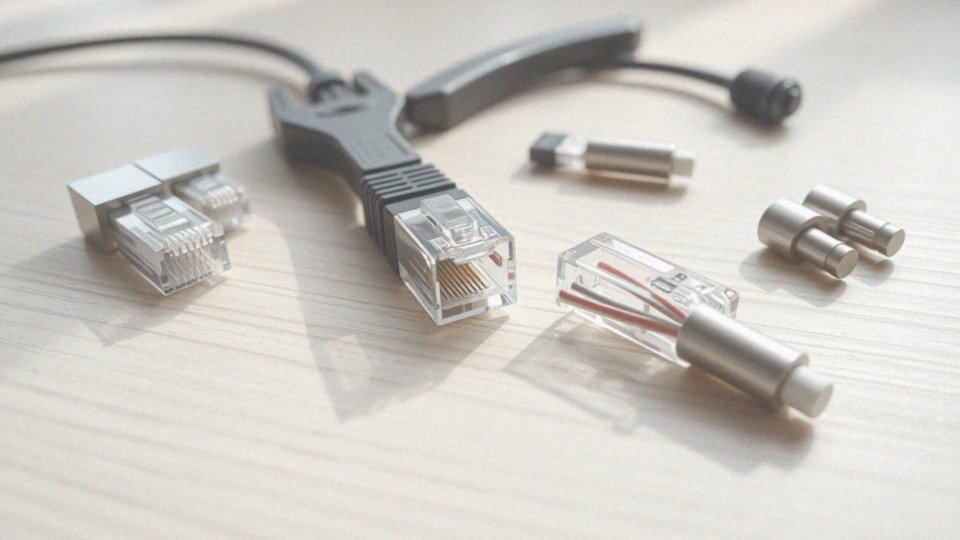

Jakie rodzaje złączy są stosowane w kablu RJ45?
W kablach RJ45 powszechnie stosuje się złącza 8P8C, które potocznie określa się mianem RJ45. Te standardowe wtyki męskie umożliwiają łatwe podłączenie kabli do rozmaitych urządzeń sieciowych. Poza wtykami, w instalacjach sieciowych wykorzystuje się również złączki RJ45, pełniące rolę łączników, pozwalających na łączenie i przedłużanie kabli LAN.
Wtyki RJ45 występują w dwóch wariantach – A i B, różniących się sekwencją ułożenia pinów. Ta różnica ma kluczowe znaczenie przy tworzeniu kabli krosowanych (crossover) lub prostych (straight-through). Decydując się na konkretne złącza RJ45, warto upewnić się, że cechują się solidnym wykonaniem. Dodatkowo, obecność pozłacanych styków to atut, gwarantujący lepszy kontakt elektryczny i minimalizujący ewentualne straty sygnału.
Jakie typy ekranujące są dostępne dla kabli RJ45?
Kable RJ45, w zależności od zastosowanego ekranowania, oferują różny stopień ochrony przed zakłóceniami elektromagnetycznymi, które mogą pogarszać jakość transmisji danych. Klasyfikacja tych kabli opiera się na typie i rozmieszczeniu ekranu:
- UTP (Unshielded Twisted Pair): to popularna i niedroga skrętka nieekranowana, czyli pozbawiona dodatkowej osłony przed interferencjami,
- F/UTP (Foiled/Unshielded Twisted Pair): w tym wariancie folią ekranowane są wszystkie pary żył łącznie, jednak każda para z osobna nie posiada ekranu, co zapewnia jedynie częściową ochronę,
- U/FTP (Unshielded/Foiled Twisted Pair): kabel ten, choć nieekranowany na zewnątrz, posiada folię owiniętą wokół każdej pary żył, zwiększając w ten sposób odporność na zakłócenia,
- FTP (Foiled Twisted Pair) / F/FTP (Foiled/Foiled Twisted Pair): typ FTP charakteryzuje się każdą parą żył ekranowaną folią, co zapewnia lepszą ochronę w porównaniu do UTP. Natomiast F/FTP oferuje jeszcze wyższy poziom ochrony, ponieważ folią ekranowane są zarówno pary żył, jak i cały kabel,
- STP (Shielded Twisted Pair): w tym typie skrętki każda para żył jest oddzielnie ekranowana, co przekłada się na lepszą ochronę niż FTP,
- S/FTP (Shielded/Foiled Twisted Pair): ta skrętka to połączenie ekranowania folią i oplotem. Zarówno poszczególne pary żył, jak i cały kabel posiadają ekran, co gwarantuje bardzo wysoki poziom ochrony przed zakłóceniami.
Norma ISO/IEC precyzuje rozróżnienie pomiędzy ekranowaniem zewnętrznym (całego kabla) i wewnętrznym (poszczególnych par). Dobór odpowiedniego ekranowania zależy od warunków, w jakich kabel będzie pracował, oraz od poziomu spodziewanych zakłóceń. Właściwy wybór jest niezbędny do zapewnienia stabilnego działania sieci.
Jakie są główne zastosowania kabla RJ45?
Kable RJ45 to prawdziwi sieciowi bohaterowie, sprawdzają się w najróżniejszych scenariuszach. Przede wszystkim królują w sieciach lokalnych (LAN), zarówno w biurach, jak i w naszych domach, stanowią kręgosłup połączenia internetowego. Możemy na nie liczyć w sieciach osobistych, a także do połączenia urządzeń w sieciach szerokopasmowych. Co istotne, te niepozorne przewody odgrywają również ważną rolę w systemach alarmowych i monitoringu, gdzie niezawodność łącza jest po prostu bezcenna.
W nowoczesnych przestrzeniach biurowych, hotelach i profesjonalnych serwerowniach coraz częściej spotykamy kable RJ45 kategorii CAT 6a. One gwarantują błyskawiczną i stabilną wymianę danych, co jest kluczowe w miejscach, gdzie sieć pracuje pod dużym obciążeniem. Przykładowo, w serwerowniach nieprzerwane i pewne połączenie to podstawa sprawnego działania. A w domowych systemach bezpieczeństwa? Tutaj kable RJ45 umożliwiają bezproblemowy przesył wysokiej jakości obrazu z kamer monitoringu – obraz jest ostry i pełen detali.
Oprócz tego, za pomocą kabli RJ45 możemy połączyć ze sobą komputer, telewizor czy konsolę do routera. To prosta droga do stabilnego i szybkiego dostępu do Internetu, a to ma ogromne znaczenie zwłaszcza wtedy, gdy niezawodność ma priorytet i bezprzewodowe połączenie nie do końca zdaje egzamin. W takich sytuacjach solidne połączenie przewodowe potrafi zdziałać cuda.
Jak kabel RJ45 umożliwia szybkie połączenia z internetem?
Kabel RJ45 to klucz do szybkiego Internetu w Twoim domu lub biurze. Stworzony z myślą o błyskawicznym przesyłaniu danych, gwarantuje wysoką przepustowość dzięki kategoriom takim jak CAT 6 i CAT 6a. Dzięki temu możesz cieszyć się połączeniem, które jest nie tylko szybkie, ale i stabilne.
Wyobraź sobie, że używasz kabla CAT6a – to jak autostrada dla danych, pozwalająca osiągnąć prędkości nawet do 10 Gb/s! Idealne rozwiązanie, gdy musisz:
- szybko przesłać duże pliki,
- obejrzeć film w rozdzielczości 4K,
- zagrasz w najnowszą grę online wymagającą stabilnego połączenia,
- pracować z zaawansowaną grafiką.
Chociaż Wi-Fi oferuje swobodę, to właśnie kabel Ethernet zapewnia niezrównaną stabilność transmisji. Bezpośrednie połączenie komputera, laptopa czy konsoli z routerem za pomocą kabla RJ45 to pewność solidnego i szybkiego Internetu, gdzie ryzyko utraty sygnału jest minimalne. To szczególnie ważne podczas wideokonferencji, na których nie możesz pozwolić sobie na zakłócenia, oraz podczas przesyłania ważnych dokumentów. Krótko mówiąc, wybierając kabel RJ45, stawiasz na niezawodność i szybkość.

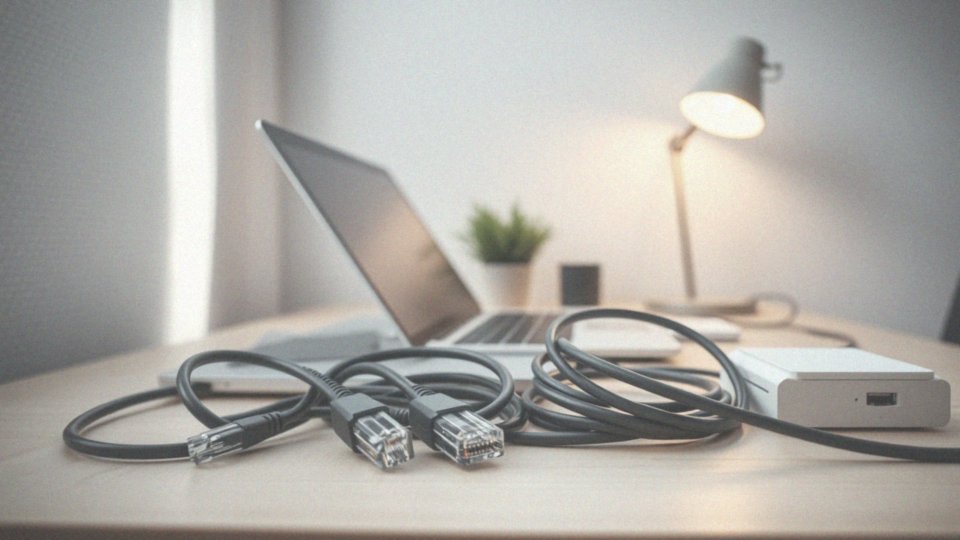

Jakie długości kabla RJ45 są dostępne?
Kable RJ45 są dostępne w szerokim spektrum długości, co pozwala na ich idealne dopasowanie do różnorodnych zastosowań. Można nabyć gotowe przewody o standardowych wymiarach, od zaledwie pół metra do nawet 30 metrów, umożliwiając elastyczne połączenia w domach, biurach, a nawet wymagających serwerowniach. Co więcej, dla specyficznych potrzeb, istnieje możliwość zakupu kabla ciętego na metry, stanowiącego wyjątkowo praktyczne rozwiązanie dla użytkowników poszukujących niestandardowych konfiguracji. W ten sposób, każdy użytkownik może zaspokoić swoje indywidualne wymagania w zakresie okablowania, niezależnie od skali projektu.
Jakie są różnice między kablem RJ45 a kablem telefonicznym?
Kable RJ45 i telefoniczne to dwa różne światy, a ich odmienność wynika przede wszystkim z budowy i zastosowania. RJ45, zakończony wtykiem 8P8C, to król sieci komputerowych, idealny do szybkiej i niezawodnej wymiany danych, na przykład w sieciach LAN. Z drugiej strony, kabel telefoniczny, wyposażony w złącze RJ11, został stworzony do przesyłania dźwięku, czyli po prostu – do rozmów telefonicznych.
Spójrzmy na złącza: RJ45 ma osiem pinów, podczas gdy RJ11 zwykle tylko cztery lub sześć. Ta różnica w liczbie pinów bezpośrednio przekłada się na ilość przesyłanych informacji – więcej pinów to większa przepustowość.
Jakie są zalety używania kabla sieciowego RJ45?
Kable sieciowe RJ45 posiadają szereg zalet, czyniąc je preferowanym wyborem dla wielu użytkowników. Zapewniają one przede wszystkim stabilne i szybkie połączenie internetowe, co jest kluczowe dla płynnego działania sieci. W odróżnieniu od połączeń bezprzewodowych Wi-Fi, kable te gwarantują większą niezawodność transferu danych, eliminując obawy o nieoczekiwane przerwy w transmisji. Dodatkowo, dzięki specjalnemu ekranowaniu, kable RJ45 charakteryzują się wysoką odpornością na zakłócenia elektromagnetyczne. Przekłada się to na wyższą jakość przesyłanego sygnału, co jest szczególnie istotne w środowiskach o dużym zagęszczeniu urządzeń elektronicznych. Kable RJ45 stanowią fundament lokalnych sieci komputerowych (LAN), umożliwiając efektywną komunikację i wymianę danych między podłączonymi urządzeniami. Krótko mówiąc, decydując się na kable RJ45, inwestujesz w niezawodne i wydajne połączenie sieciowe.
